GEO BAG

Table of Contents

बाढ़ सुरक्षा की आधुनिक तकनीक

Geotextile Bag – सम्पूर्ण तकनीकी संदर्भ एवं विशिष्टताएँ

सारांश (Abstract)

GEO BAG (जियो बैग) या Geotextile Bag एक उच्च-शक्ति वाला सिंथेटिक कपड़े का थैला होता है जो बाढ़ नियंत्रण, नदी तट सुरक्षा, तटीय संरक्षण एवं भूमि कटाव रोकथाम में प्रयोग किया जाता है। यह पारंपरिक पत्थर और कंक्रीट संरचनाओं का एक सस्ता, पर्यावरण-अनुकूल एवं शीघ्र-स्थापित विकल्प है। इस लेख में GEO BAG की पूर्ण तकनीकी विशिष्टताएँ, प्रकार, उपयोग विधि, स्थापना प्रक्रिया, लाभ, सीमाएँ और भारत में इसके अनुप्रयोगों का विस्तृत विवरण प्रस्तुत किया गया है।

1. परिचय – GEO BAG क्या है?

GEO BAG (जियोबैग) एक विशेष प्रकार का Geosynthetic उत्पाद है, जिसे Polypropylene (PP) या Polyester (PET) जैसे सिंथेटिक रेशों से बने Geotextile कपड़े से निर्मित किया जाता है। इसे स्थानीय रूप से उपलब्ध बालू, मिट्टी या बजरी से भरकर नदी तटों, समुद्री किनारों एवं बाढ़ प्रभावित क्षेत्रों में सुरक्षात्मक संरचनाओं के निर्माण में उपयोग किया जाता है।

GEO BAG को ‘Geotextile Bag’, ‘Geotextile Sand Container (GSC)’, ‘Sandbag’ या ‘Geocontainer’ भी कहा जाता है। यह एक लचीली, पारगम्य एवं टिकाऊ संरचना होती है जो जल के प्रवाह एवं लहरों की शक्ति को अवशोषित करने में सक्षम है।

मुख्य विशेषताएँ

High tensile strength
UV resistant
Chemical resistant
Permeable (पानी निकल सकता है)
Flexible structure

ये बैग जमीन की shape के अनुसार बैठ जाते हैं इसलिए ये rigid structures जैसे concrete blocks से बेहतर adapt करते हैं।

GEO BAG की मूल अवधारणा

जैसे पारंपरिक बालू की बोरियाँ (Sandbags) बाढ़ से सुरक्षा के लिए उपयोग की जाती हैं, उसी प्रकार GEO BAG एक उन्नत एवं टिकाऊ संस्करण है। जहाँ सामान्य जूट या सूती बोरियाँ कुछ दिनों या महीनों में नष्ट हो जाती हैं, वहीं GEO BAG 15 से 50 वर्ष तक अपनी क्षमता बनाए रख सकता है।

2. GEO BAG के प्रकार

2.1 बुनाई के आधार पर (Based on Fabric Type)

A. Woven Geo Bag (बुना हुआ जियोबैग)

यह Polypropylene या Polyester के आपस में बुने गए तारों से बनाया जाता है। इसकी तन्य शक्ति (Tensile Strength) बहुत अधिक होती है। यह भारी संरचनात्मक कार्यों के लिए उपयुक्त है जैसे नदी तट सुरक्षा, तटबंध निर्माण। हालांकि इसकी पारगम्यता (Permeability) Non-Woven की तुलना में कम होती है।

B. Non-Woven Geo Bag (बिना बुनाई का जियोबैग)

इसे Needle-Punching प्रक्रिया द्वारा बनाया जाता है। यह महीन छिद्रों के कारण उत्कृष्ट फिल्ट्रेशन प्रदान करता है। मिट्टी के महीन कण इसमें से नहीं निकल पाते जबकि जल स्वतंत्र रूप से बह सकता है। यह ढलान स्थिरीकरण, जल निकासी एवं पर्यावरण संरक्षण कार्यों के लिए उपयुक्त है।

2.2 आकार एवं क्षमता के आधार पर (Based on Size & Capacity)

प्रकार	खुला आकार	उपयोग	भार क्षमता
Type-A (Standard)	1.03m × 0.70m	नदी तट, ढलान सुरक्षा	~70-80 kg
Type-B (Mega Bag)	2.00m × 1.50m	बड़ी परियोजनाएँ, तटबंध	~300-400 kg
Small Sandbag	0.5m × 0.3m	आपातकालीन बाढ़	~25-30 kg
Custom Size	जरूरत अनुसार	विशेष परियोजनाएँ	Variable

3. GEO BAG की तकनीकी विशिष्टताएँ (Technical Specifications)

3.1 Type-A Geo Bag – विशिष्टताएँ (1.03m × 0.70m)

Type-A Geo Bag भारत में सबसे अधिक प्रयुक्त होने वाला मानक आकार है। इसे मुख्य रूप से Non-Woven PP या PET Geotextile से बनाया जाता है। नीचे इसकी विस्तृत तकनीकी विशिष्टताएँ दी गई हैं:

क्र.सं.	विशेषता (Property)	मानक	मान (Value)
1	प्रकार (Type)	–	Type-A
2	आकार – खुला (Open Size)	–	1.03m × 0.7m
3	आकार – भरा (Filled Size)	–	~1m × 0.6m × 0.3m
4	क्षमता (Capacity)	–	~0.09 – 0.18 m³
5	सामग्री (Material)	–	PP / PET 100% Virgin
6	GSM (भार)	ISO-9864 / ASTM D5261	200 – 400 GSM
7	मोटाई (Thickness)	ISO-9863	≥ 2.5 – 3.0 mm
8	तन्य शक्ति – MD (Tensile Strength)	ASTM D4595	≥ 12 – 22 kN/m
9	तन्य शक्ति – CD (Tensile Strength)	ASTM D4595	≥ 12 – 24 kN/m
10	विस्तार @ टूटना (Elongation @ Break)	ASTM D4595	≥ 5% – 54%
11	CBR छिद्रण प्रतिरोध	ASTM D6241	≥ 1700 – 4100 N
12	समलम्ब आंसू शक्ति (Trapezoidal Tear)	ASTM D4533	≥ 250 – 520 N
13	AOS / छिद्र आकार (Apparent Opening Size)	ASTM D4751	≤ 0.425 mm
14	पारगम्यता (Permittivity)	ASTM D4491	≥ 0.02 – 1.25 /sec
15	UV प्रतिरोध (UV Resistance)	ASTM D4355	≥ 70% @ 500 hrs
16	सीम शक्ति (Seam Strength)	–	≥ 80% of fabric strength
17	संयोजन (Stitching)	–	Double/Triple Lock Stitch

3.2 Type-B (Mega Geo Bag / Composite Bag) – विशिष्टताएँ (2.0m × 1.5m)

Type-B एक Composite संरचना वाला बड़ा GEO BAG है जिसमें बाहरी परत Woven Geotextile की और भीतरी परत Non-Woven Geotextile की होती है। यह बड़ी परियोजनाओं में प्रयुक्त होता है:

क्र.सं.	विशेषता (Property)	मानक	मान (Value)
1	प्रकार (Type)	–	Type-B (Mega Bag)
2	आकार – खुला (Open Size)	–	2.0m × 1.5m
3	बाहरी परत (Outer Layer)	–	Woven PP/PET Geotextile
4	भीतरी परत (Inner Layer)	–	Non-Woven Geotextile
5	GSM – बाहरी	ISO-9864	200 – 300 GSM (Woven)
6	GSM – भीतरी	ISO-9864	300 – 400 GSM (Non-Woven)
7	तन्य शक्ति – Woven Layer	ASTM D4595	≥ 50 kN/m
8	CBR छिद्रण प्रतिरोध	ASTM D6241	≥ 5000 N
9	AOS / छिद्र आकार	ASTM D4751	≤ 0.250 mm
10	UV प्रतिरोध	ASTM D4355	≥ 70% @ 500 hrs
11	सेवा जीवन (Service Life)	–	15 – 50+ वर्ष

3.3 GSM (ग्राम प्रति वर्ग मीटर) का महत्व

GSM श्रेणी	उपयुक्तता	विशेषताएँ
200 GSM	हल्के कार्य, अस्थायी बाढ़ रोधी	कम भार, सस्ता, छोटी परियोजनाओं के लिए
300 GSM	नदी तट, मध्यम बाढ़ सुरक्षा	संतुलित शक्ति एवं पारगम्यता
400 GSM	बड़े तटबंध, तटीय सुरक्षा	उच्च तन्य शक्ति, लंबे समय तक टिकाऊ
500-600 GSM	भारी समुद्री कार्य, स्थायी संरचनाएँ	अधिकतम शक्ति, 50+ वर्ष जीवनकाल

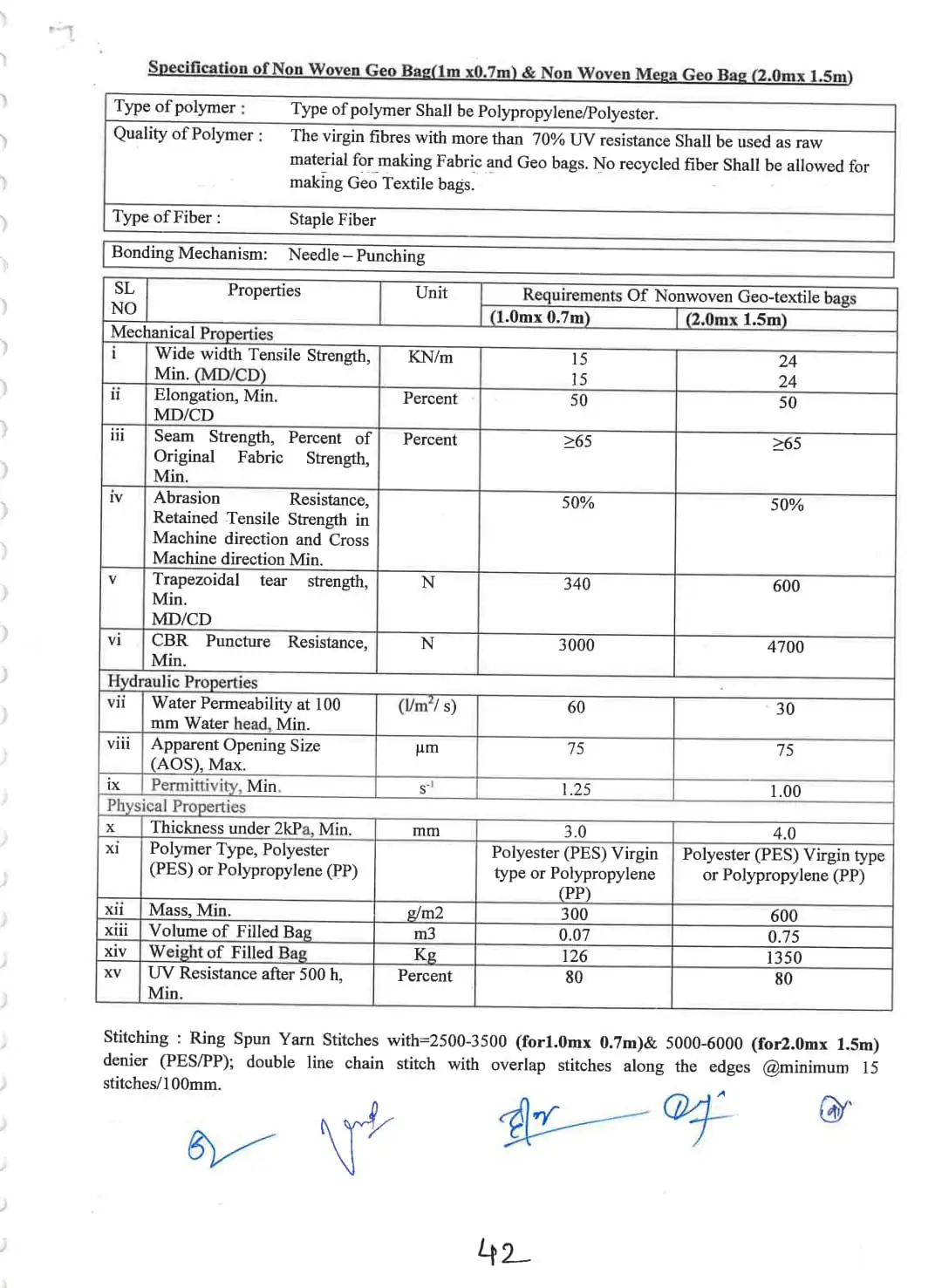

जल संसाधन विभाग ,बिहार के द्वारा प्रयोग किये जाने वाले Non Woven Geo Bag एवं Non Woven Mega Geo Bag का Specification

4. GEO BAG की भरावट सामग्री (Fill Material)

GEO BAG की प्रभावशीलता काफी हद तक उसकी भरावट सामग्री पर निर्भर करती है। विभिन्न परिस्थितियों में अलग-अलग सामग्री का उपयोग किया जाता है:

4.1 बालू (Sand)

यह सबसे अधिक प्रयुक्त भरावट सामग्री है। बालू स्थानीय रूप से उपलब्ध, सस्ती एवं भरने में आसान होती है। नदी किनारे की मोटे दाने वाली बालू (Coarse Sand) सर्वोत्तम मानी जाती है। बालू भरे GEO BAG का घनत्व लगभग 1600-1800 kg/m³ होता है।

4.2 मिट्टी (Soil)

जहाँ बालू उपलब्ध न हो, वहाँ स्थानीय मिट्टी का उपयोग किया जा सकता है। हालाँकि मिट्टी में जल धारण क्षमता अधिक होती है जो बैग के भार को बढ़ा सकती है। इसलिए चिकनी मिट्टी (Clay) की अपेक्षा दोमट (Loam) या Sandy Loam अधिक उपयुक्त है।

4.3 बजरी (Gravel) एवं मलबा

जहाँ अतिरिक्त भार की आवश्यकता हो या जल का वेग बहुत अधिक हो, वहाँ बजरी या पत्थर के छोटे टुकड़े उपयोग किए जा सकते हैं। ये GEO BAG को जल प्रवाह में स्थिर रखते हैं।

महत्वपूर्ण: भरावट सामग्री के मानक

भरावट सामग्री में कार्बनिक पदार्थ (Organic Matter) की मात्रा 3% से अधिक नहीं होनी चाहिए। पत्थर या कंकड़ का अधिकतम आकार GEO BAG की मोटाई के 50% से अधिक न हो। भरावट से पहले सामग्री में अत्यधिक नमी नहीं होनी चाहिए। नुकीले पत्थर या धातु के टुकड़े Geotextile को नुकसान पहुँचा सकते हैं।

5. GEO BAG के उपयोग एवं अनुप्रयोग (Applications)

5.1 बाढ़ सुरक्षा (Flood Protection)

GEO BAG का सबसे महत्वपूर्ण उपयोग बाढ़ सुरक्षा में है। इसे निम्नलिखित तरीकों से प्रयुक्त किया जाता है:

अस्थायी बाढ़ बाधाएँ (Temporary Flood Barriers): GEO BAG को तेजी से लगाकर बाढ़ के पानी को रोका या मोड़ा जा सकता है।
बाढ़ तटबंध (Flood Embankments): नदियों के किनारे स्थायी या अर्ध-स्थायी तटबंध निर्माण में।
डाइक उठाना (Raising Dykes): मौजूदा बाँधों या तटबंधों की ऊँचाई बढ़ाने के लिए।
Emergency Cofferdam: निर्माण स्थलों पर जल को रोकने के लिए अस्थायी बाँध।

5.2 नदी तट सुरक्षा (Riverbank Protection)

नदियों का कटाव (Bank Erosion) भारत में एक गंभीर समस्या है, विशेषकर गंगा, ब्रह्मपुत्र, कोसी, महानदी जैसी बड़ी नदियों में। GEO BAG इस समस्या के समाधान में अत्यंत प्रभावी है:

Slope Pitching: पारंपरिक पत्थर पिचिंग के स्थान पर GEO BAG Pitching का उपयोग।
Apron Pitching: नदी के तल में कटाव (Scour) को रोकने के लिए।
Launching Apron: गहरे कटाव वाले स्थानों पर जहाँ पत्थर रखना संभव न हो।

5.3 तटीय संरक्षण (Coastal Protection)

समुद्री लहरों से तट का बचाव।
Breakwater और Groin संरचनाओं की सुरक्षा।
Storm Surge के विरुद्ध तटीय बाधाएँ।
Beach Nourishment परियोजनाओं में।

5.4 अन्य उपयोग

Retaining Wall: मिट्टी धारण करने वाली दीवारें।
Scour Protection: पुल के स्तंभों एवं नींव की सुरक्षा।
Land Reclamation: समुद्र से भूमि प्राप्त करना।
Slope Stabilization: सड़क, रेलमार्ग एवं खदान की ढलानों को स्थिर करना।
Military Bunkers: युद्ध एवं सुरक्षा कार्यों में।

6. GEO BAG की स्थापना प्रक्रिया (Installation Procedure)

6.1 पूर्व-स्थापना तैयारी

स्थल सर्वेक्षण एवं डिजाइन: जल वेग, लहर ऊँचाई एवं मिट्टी की प्रकृति का आकलन।
GEO BAG का चयन: GSM, प्रकार एवं आकार का निर्धारण।
भरावट सामग्री की व्यवस्था: स्थानीय बालू या मिट्टी की उपलब्धता सुनिश्चित करना।
उपकरण: Excavator, Shovel, Crane (Type-B के लिए)।
भरने का स्थान: बाढ़ क्षेत्र से दूर, दैनिक भरावट दर से कम से कम 3 गुना बड़ा।

6.2 GEO BAG भरना (Filling)

GEO BAG को खोलकर समतल सतह पर रखें।
Excavator या हाथ से बालू / मिट्टी भरें।
बैग को कुल क्षमता के 85-90% तक भरें – ऊपर का भाग बंद करने के लिए स्थान छोड़ें।
बैग का मुँह Industrial Thread से Double/Triple Lock Stitch से बंद करें।
भरे बैग का निरीक्षण करें – कोई दरार या रिसाव नहीं होना चाहिए।

6.3 GEO BAG की बिछाई (Placement)

पहली परत जमीन पर या तैयार आधार पर सावधानी से रखें।
Staggered Pattern (ईंट जैसी व्यवस्था) में बिछाएँ।
प्रत्येक बैग को दूसरे से कसकर दबाएँ।
ढलान पर रखते समय बैग का लंबा सिरा ढलान के समानांतर रखें।
Crane की सहायता से Type-B Mega Bags रखें।
जल के नीचे बिछाई के लिए Underwater Placement Guide का अनुसरण करें।

स्थापना टिप: Staggered Placement का महत्व

GEO BAG को ईंटों की तरह Staggered (एक-दूसरे से आधे बैग ऑफसेट) Pattern में रखने से संरचना की शक्ति 40-60% तक बढ़ जाती है। इससे जल का दबाव एक बिंदु पर केंद्रित नहीं होता और पूरी संरचना में वितरित हो जाता है।

7. GEO BAG के लाभ (Advantages)

7.1 तकनीकी लाभ

लचीलापन (Flexibility): GEO BAG जमीन की अनियमित सतह के अनुरूप ढल जाता है, जिससे कंक्रीट की तरह दरारें नहीं आती।
पारगम्यता (Permeability): जल बैग से धीरे-धीरे निकल सकता है, जिससे Hydrostatic Pressure नहीं बनता।
उच्च शक्ति: आधुनिक GEO BAG 50 kN/m से अधिक तन्य शक्ति रखते हैं।
स्थायित्व: UV प्रतिरोधी GEO BAG 15-50 वर्षों तक चलते हैं।

7.2 आर्थिक लाभ

पारंपरिक पत्थर पिचिंग की तुलना में 30-50% कम लागत।
स्थानीय भरावट सामग्री का उपयोग – परिवहन लागत न्यूनतम।
भारी मशीनरी की कम आवश्यकता।
कम अकुशल/अर्धकुशल श्रमिकों से स्थापना संभव।

7.3 पर्यावरणीय लाभ

Non-Toxic एवं पर्यावरण-अनुकूल सामग्री।
मत्स्य संसाधनों पर न्यूनतम प्रभाव।
Recyclable Polypropylene का उपयोग।
जलीय जीवों के लिए आवास की सुविधा।

7.4 परिचालन लाभ

शीघ्र तैनाती – आपातकाल में घंटों में स्थापित।
परिवहन में सरलता – खाली बैग Vacuum Pack में भेजे जाते हैं।
दूरस्थ एवं दुर्गम क्षेत्रों में उपयोगी।
मरम्मत एवं रखरखाव सरल।

8. GEO BAG की सीमाएँ एवं सावधानियाँ (Limitations & Precautions)

8.1 सीमाएँ

यदि Geotextile कपड़ा UV विकिरण के सीधे संपर्क में आए तो 1-5 वर्षों में क्षतिग्रस्त हो सकता है (यदि UV Stabilizer न हो)।
अत्यंत तेज जल वेग (>3 m/s) में विशेष डिजाइन आवश्यक है।
नुकीली वस्तुओं से Geotextile कपड़े को क्षति का खतरा।
बहुत बड़े संरचनाओं के लिए Heavy Crane Equipment आवश्यक।
गहरे जल में स्थापना के लिए विशेष तकनीक चाहिए।

8.2 आवश्यक सावधानियाँ

हमेशा 100% Virgin PP या PET Grade Geotextile का उपयोग करें।
बैग भरते समय नुकीले पत्थर, धातु या काँच के टुकड़े न रखें।
उच्च UV क्षेत्रों में UV Stabilized GEO BAG का ही प्रयोग करें।
बिछाई के बाद नियमित रूप से निरीक्षण करें (मानसून में पाक्षिक)।
क्षतिग्रस्त बैग तुरंत बदलें।
भरावट में जैविक पदार्थ (Organic Matter) की अधिकता न हो।

9. भारत में GEO BAG का अनुप्रयोग

भारत में GEO BAG का उपयोग तेजी से बढ़ रहा है, विशेषकर निम्नलिखित क्षेत्रों में:

9.1 प्रमुख परियोजनाएँ

राज्य / क्षेत्र	परियोजना	उपयोग
असम / बंगाल	ब्रह्मपुत्र नदी तट	Bank Erosion Control, Launching Apron
बिहार / उत्तर प्रदेश	गंगा, कोसी, घाघरा	Flood Embankment, Slope Pitching
ओडिशा / आंध्र प्रदेश	तटीय क्षेत्र, महानदी	Coastal Protection, Sea Wall
राजस्थान / गुजरात	समुद्री तट, बंदरगाह	Breakwater, Harbor Protection
पश्चिम बंगाल	सुंदरबन क्षेत्र	Mangrove एवं तटीय सुरक्षा

9.2 भारतीय मानक एवं दिशा-निर्देश

BIS (Bureau of Indian Standards): IS 15326 – Geotextiles का परीक्षण मानक।
ASTM Standards: D4595 (Tensile), D4751 (AOS), D4355 (UV), D4491 (Permittivity)।
ISO Standards: ISO-9864 (Mass per unit area), ISO-9863 (Thickness)।
CWPRS (Central Water & Power Research Station, Pune) – नदी प्रबंधन में GEO BAG उपयोग के दिशा-निर्देश।
Flood Management Program (FMP) – केंद्र सरकार की GEO BAG आधारित परियोजनाएँ।

10. GEO BAG बनाम पारंपरिक तरीके – तुलना

पैरामीटर	GEO BAG	पत्थर पिचिंग	कंक्रीट ब्लॉक
लागत	कम (30-50%)	मध्यम	अधिक
तैनाती समय	घंटे-दिन	सप्ताह	सप्ताह-माह
लचीलापन	अधिक	कम	बहुत कम
पर्यावरण	अनुकूल	मध्यम	प्रतिकूल
परिवहन	सरल	कठिन	बहुत कठिन
मरम्मत	आसान	कठिन	बहुत कठिन
जीवनकाल	15-50 वर्ष	20-30 वर्ष	30-50 वर्ष
पारगम्यता	उच्च	सीमित	नहीं

11. गुणवत्ता नियंत्रण एवं परीक्षण (Quality Control & Testing)

11.1 कारखाने में परीक्षण (Factory Tests)

Mass per Unit Area (GSM Test): ISO-9864 / ASTM D5261 के अनुसार।
Tensile Strength & Elongation: ASTM D4595 के अनुसार Grab/Strip विधि से।
CBR Puncture Resistance: ASTM D6241 के अनुसार।
Trapezoidal Tear Strength: ASTM D4533 के अनुसार।
Apparent Opening Size (AOS): ASTM D4751 के अनुसार Dry Sieving।
UV Resistance: ASTM D4355 के अनुसार 500 घंटे Xenon Arc Exposure।
Seam Strength: मूल कपड़े की कम से कम 80% शक्ति।

11.2 स्थल पर निरीक्षण (Field Inspection)

प्रत्येक खेप से Third Party Lab द्वारा Random Sampling।
Seam एवं Stitching की दृश्य जाँच।
भरे बैग के वजन की जाँच।
UV Stabilizer की उपस्थिति की जाँच (Certificate)।

12. GEO BAG का भविष्य एवं नवाचार

GEO BAG तकनीक तेजी से विकसित हो रही है। कुछ महत्वपूर्ण नवाचार:

Smart Geo Bags: अंदर Sensor लगाकर दबाव, तापमान एवं जल स्तर की रियल-टाइम मॉनिटरिंग।
Bio-degradable Geo Bags: अस्थायी उपयोग के लिए पर्यावरण-अनुकूल, स्वयं नष्ट होने वाले बैग।
Recycled Material Geo Bags: Recycled PET (प्लास्टिक बोतलों) से बने Geotextile।
Vegetation-Compatible Bags: जिनमें पौधे उग सकें – Ecological Slope Protection के लिए।
High-Performance Nano-Fiber Bags: अत्यंत पतले परंतु अत्यधिक मजबूत अगली पीढ़ी के GEO BAG।

निष्कर्ष (Conclusion)

GEO BAG आधुनिक बाढ़ सुरक्षा एवं नदी तट प्रबंधन में एक क्रांतिकारी तकनीक है। यह न केवल लागत-प्रभावी और शीघ्र-तैनात होने वाला है, बल्कि पर्यावरण के प्रति भी अनुकूल है। भारत जैसे देश में जहाँ प्रतिवर्ष बाढ़ से हजारों करोड़ रुपये की क्षति होती है, GEO BAG का व्यापक उपयोग एक स्मार्ट एवं टिकाऊ समाधान प्रदान कर सकता है। सही GSM का चुनाव, उचित स्थापना विधि एवं नियमित रखरखाव GEO BAG की दीर्घकालिक प्रभावशीलता सुनिश्चित करते हैं। बिहार, असम, उत्तर प्रदेश जैसे बाढ़-प्रवण राज्यों में इसका व्यापक उपयोग सरकारी नीतियों एवं परियोजनाओं में शामिल किया जाना चाहिए।

REFERENCE : ASTM Standards | ISO Standards | BIS IS 15326 | CWPRS Guidelines | CWC Flood Management Program
